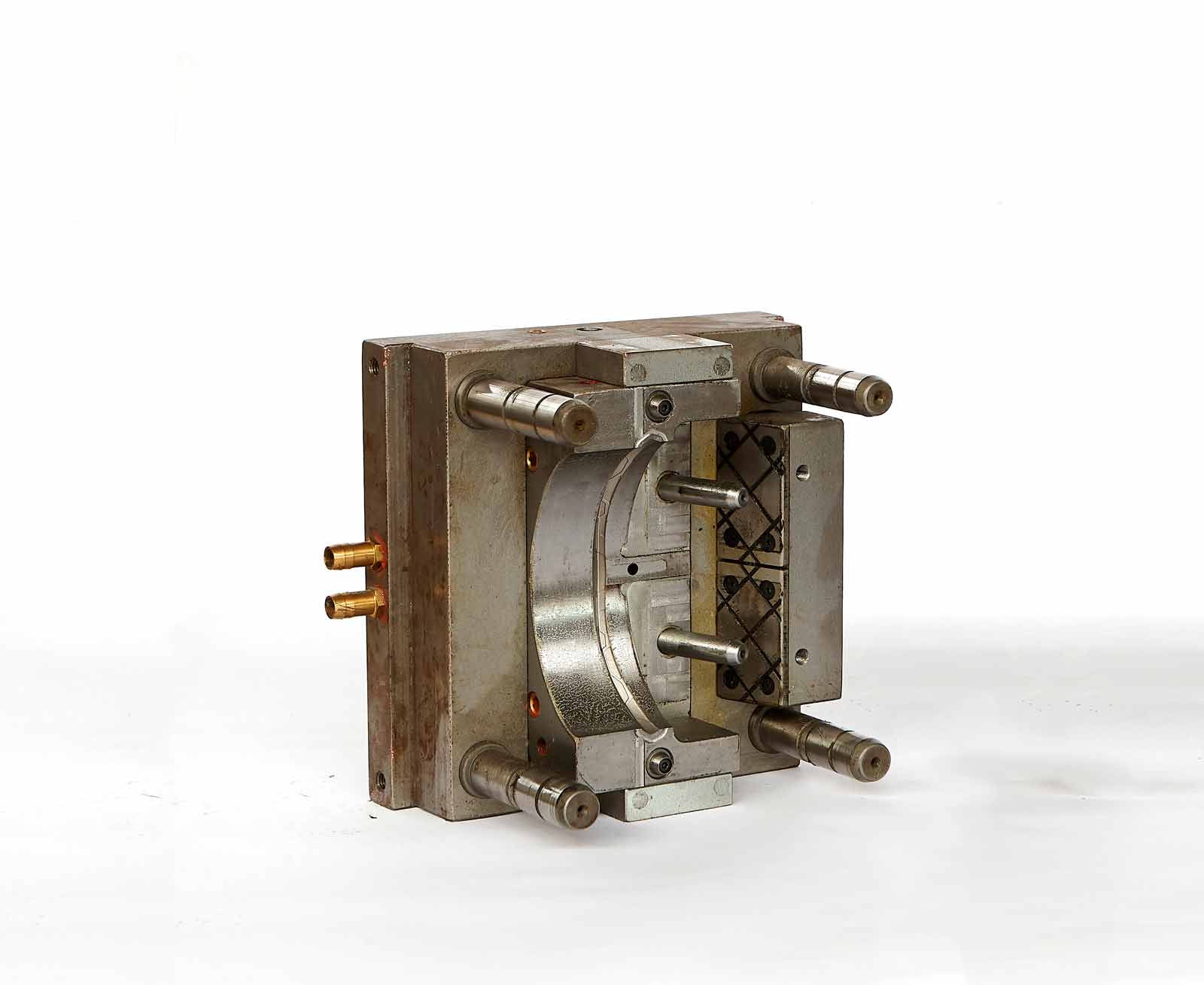

Изготовление пресс-формы — это не просто механическая обработка стали. Это сложный инженерный процесс, в котором задействованы знания из материаловедения, механики, термодинамики и автоматизации. Пресс-форма должна не только обеспечить точность геометрии изделия, но и выдержать сотни тысяч, а порой и миллионы рабочих циклов без потери качества.
С чего начинается производство пресс-формы?
Всё начинается с технического задания. Заказчик предоставляет чертежи будущего изделия или 3D-модель, а также информацию о материале, условиях эксплуатации и предполагаемом объеме производства.
Перед проектированием пресс-формы мы создаём оптимизированную под литьё модель изделия — с учётом углов уклона, линий разъёма, возможной усадки и других нюансов. Эта модель согласовывается с заказчиком и становится основой для разработки формы.
На этом этапе важно определить:
- тип литья (пластик, металл, силикон и др.);
- количество гнёзд;
- систему охлаждения;
- тип разъема и способ извлечения изделия.
Инженеры-технологи создают конструкцию формы, проводя расчёты по прочности, тепловому расширению, подводам расплава и каналам охлаждения. Используется CAD/CAM/CAE программное обеспечение, позволяющее смоделировать поведение формы в процессе литья.
Производство и сборка
После утверждения проекта начинается этап механической обработки. Заготовки из инструментальных сталей подвергаются фрезерованию, эрозионной обработке, шлифовке и закалке. Высокоточная сборка требует соблюдения сотых долей миллиметра — особенно в области разъема и подвижных частей.
Могут применяться:
- системы горячего канала (снижают потери материала);
- сменные блоки (для адаптации формы под несколько изделий);
- газовые и гидравлические выталкиватели.
Испытания и отладка
Готовая форма проходит тестовое литье. На этом этапе выявляются возможные дефекты: недоливы, усадка, деформация. По результатам проводятся доработки, регулируется охлаждение и давление впрыска. Отлаженная форма поступает к заказчику или остаётся у нас для серийного производства.
Обслуживание и ресурс
Пресс-форма — это инвестиция. Чтобы она служила долго, необходимо регулярное техническое обслуживание:
- очистка каналов охлаждения;
- проверка замков и направляющих;
- смазка подвижных частей;
- контроль на предмет износа и трещин.
В зависимости от материала и конструкции, ресурс формы может составлять от 100 000 до 2 000 000 циклов. Мы также предлагаем услуги по ремонту, восстановлению и модернизации форм.
Почему это важно?
Грамотно спроектированная и обслуживаемая пресс-форма:
- сокращает время цикла литья;
- снижает количество брака;
- обеспечивает стабильное качество изделий;
- ускоряет окупаемость инвестиции.
