Коли одна й та сама деталь показує різне биття після кожної переустановки або коли «нормальний» затиск раптом перестає повторюватися, перша підозра зазвичай падає на шпиндель чи сам верстат. На практиці найчастіше причина ближче до деталі: кулачки, стан патрона, посадочні поверхні та щоденні звички затиску.
У статті розберемо:
- чим відрізняються «биття» та «повторюваність» у виробничому сенсі;
- типові причини, через які точність з часом погіршується;
- як працює шліфування/доведення кулачків і що воно може (та не може) виправити;
- практичний чек‑лист діагностики, щоб швидко знайти першопричину.
«Промсервіс» виготовляє кулачки та іншу технологічну оснастку для металорізальних верстатів — за кресленням або за зразком. Також ми допомагаємо підібрати рішення, яке реально підвищує повторюваність на конкретному обладнанні.
Биття і повторюваність: це різні задачі
Ці терміни часто плутають, але вони про різне.
- Биття — це те, що ви вимірюєте зараз (наприклад, індикатором по зовнішньому діаметру деталі).
- Повторюваність — здатність патрона ставити деталь однаково після перезатиску (зняли → знову затиснули → виміряли). Патрон може показати «прийнятне биття один раз», але мати погану повторюваність.
У виробництві повторюваність часто дорожча: якщо деталь не повторюється, ви витрачаєте час на індикацію, коригування, додаткові проходи — навіть якщо саме биття «начебто не критичне».
Чому зростає биття: найтиповіші причини
Для діагностики зручно ділити причини на чотири групи:
- кулачки: знос, пошкодження, помилки посадки, геометричні дефекти;
- патрон: знос спіралі/механізму, напрямних, проблеми корпуса та кріплення;
- заготовка/деталь: овальність, задирки, окалина, слабкі базові поверхні;
- процес/експлуатація: різне зусилля затиску, великий виліт, стружка на контактах, невірний вибір кулачків.
Нижче — найчастіші причини в кожній групі.
Причини з боку кулачків (найчастіші «винуватці»)
1) Знос робочих поверхонь (округлення насічки, “заполірування”)
З часом контакт стає меншим і «слизькішим»:
- насічка/зубці округлюються;
- поверхня полірується;
- кулачок тримає деталь вузькою смугою, а не площею.
Результат: деталь може зсуватися під навантаженням різання або навіть під самим зусиллям затиску, а повторюваність стає нестабільною.
2) Проблеми посадки кулачків (стружка, задирки, вм’ятини на інтерфейсі)
Навіть маленька стружка на посадці може нахилити кулачок. Це дає характерний ефект: один раз «спіймали», а при наступній переустановці биття інше — залежно від того, як лягла бруд/стружка.
Поширені причини:
- стружка на «язичку/пазі» кулачка;
- задирки після зняття/встановлення;
- вм’ятини через неправильне зберігання й удари.
3) Переплутаний порядок встановлення / змішані комплекти
У багатьох самоцентрувальних патронах кулачки потрібно встановлювати строго за номером (1–2–3). Якщо переплутати порядок або змішати кулачки з різних комплектів, повторюваність різко погіршується.
Навіть якщо «один раз» виглядає нормально, стабільно повторюватися не буде.
4) “Дзвін” (затиск лише по передній кромці)
При інтенсивній експлуатації кулачки можуть зношуватися так, що контакт залишається переважно біля переднього ребра. Особливо це проявляється, коли часто затискають короткі деталі на кінчиках кулачків.
Симптоми:
- нестабільне биття після перезатисків;
- сліди на деталі біля передньої кромки;
- «хороше» биття лише в одній позиції/на одному діапазоні.
Шліфування кулачків часто допомагає — але за умови, що патрон і посадки ще «живі» (див. нижче).
Причини з боку патрона (те, що шліфування кулачків не виправить)
1) Знос спіралі та напрямних
Якщо спіраль/механізм і напрямні зношені, кулачки можуть «хитатися» і сідати по‑різному залежно від зусилля та напрямку навантаження.
Типова ознака: биття змінюється при трохи іншому зусиллі затиску або при затиску на різних діаметрах.
2) Проблеми кріплення патрона на шпинделі/планшайбі
Бруд, задирки або пошкодження на посадочних площинах інколи дають биття, яке виглядає як проблема кулачків.
Ознаки:
- биття подібне навіть на тестовій оправці/альтернативному затиску (якщо є);
- биття змінюється після зняття й повторного встановлення патрона;
- помітне биття на контрольних поверхнях корпуса патрона.
3) Дефекти в системі кріплення (адаптер, планшайба, посадка шпинделя)
Трапляється рідше, ніж проблеми кулачків, але можливе. Важливо спочатку виключити «просте» — саме воно найчастіше й є причиною.
Причини з боку заготовки та процесу (часто недооцінюють)
- Овальність заготовки: якщо пруток/втулка спочатку не кругла, кулачки кожного разу «садять» її трохи по‑різному.
- Задирки й окалина: мікрозадирка на поверхні затиску нахиляє деталь.
- Різне зусилля затиску: різні оператори або різні налаштування гідравліки/пневматики змінюють деформацію кулачків і контакт.
- Великий виліт: що далі вимірювати від патрона, то сильніше проявляється будь‑який перекіс.
- Невідповідний тип кулачків: жорстка насічка на тонкостінній деталі може давати деформацію й нестабільний затиск; також важливий напрямок затиску (зовнішній/внутрішній).
Практичний чек‑лист діагностики (швидко і по суті)
Щоб не гадати, використовуйте послідовність.
Крок 1 — Наведіть чистоту
- Очистіть кулачки, насічку, паз/язичок, торець патрона.
- Приберіть стружку, перевірте на вм’ятини та задирки.
- Перевірте мастило (сухий самоцентрувальний патрон — часта причина нестабільності).
Крок 2 — Перевірте порядок і “цілісність” комплекту
- Переконайтеся, що кулачки стоять за номерами.
- Не змішуйте кулачки з різних комплектів (якщо вони не підганялися/шліфувалися разом).
Крок 3 — Вимірюйте не лише деталь, а й “систему”
- За можливості проіндикаторьте контрольні поверхні корпуса патрона.
- Якщо є тестова оправка/пруток — затисніть і виміряйте на різних відстанях від патрона. Зростання биття з відстанню часто вказує на кутову помилку посадки або надмірний виліт.
Крок 4 — Тест на повторюваність (найпоказовіший)
- Затиснули → виміряли → розтиснули → повернули деталь → затиснули знову → виміряли.
- Якщо значення «стрибають» непередбачувано — шукайте проблему в посадці/чистоті/зносі, а не лише в «статичному» битті.
Крок 5 — Контроль діаметра та зусилля затиску
Багато патронів повторюються краще в певному діапазоні діаметрів і при стабільному зусиллі. Якщо постійно затискати на кінчиках кулачків і «тягнути до упору», повторюваність деградуватиме швидше.
Що реально робить шліфування/доведення кулачків
Шліфування — це не «косметика». Його мета — сформувати співвісну робочу поверхню в умовах реального навантаження затиску, щоб деталь сідала передбачувано.
Ключові ідеї:
- шліфування часто виконують у патроні (in-situ), не знімаючи кулачки;
- під час шліфування кулачки потрібно навантажити (попередньо натягнути), щоб вони були в тому ж напруженому стані, що й при реальному затиску.
Шліфування кулачків у патроні (для покращення співвісності)
Кулачки навантажують кільцем/пристосуванням:
- для зовнішнього затиску — зазвичай «розпирають» кулачки назовні (імітація захвату деталі);
- для внутрішнього затиску — напрямок навантаження протилежний.
Після цього шліфують робочі поверхні, домагаючись співвісності з віссю шпинделя саме в навантаженому стані.
Чому це покращує повторюваність: Метод частково компенсує люфти й нерівномірності, пов’язані зі зносом спіралі та напрямних — але тільки для умов (діаметр/зусилля), під які виконано шліфування.
Доведення (лапінг) і фініш
Доведення — це тонка фінішна операція для покращення плями контакту та якості поверхні. Вона не замінює шліфування й застосовується обережно, особливо на загартованих кулачках і точних посадочних місцях.
На практиці доведення можуть використовувати, щоб:
- покращити контакт після шліфування;
- зробити невелику корекцію там, де це технологічно виправдано.
Обмеження: що важливо знати до шліфування
Шліфування ефективне, але має межі:
- Воно “прив’язане” до умов. Найкращий результат буде біля того діаметра і зусилля, під які шліфували. Якщо затискати далеко поза діапазоном, повторюваність знову може погіршитися.
- Воно не врятує сильно зношений патрон. При великому зносі спіралі/напрямних шліфування не поверне стабільну точність по всьому діапазону.
- Воно знімає метал. Надмірне шліфування зменшує ресурс і може знизити запас по утриманню.
- Потрібні досвід і безпека. In-situ шліфування виконують підготовлені фахівці з дотриманням техніки безпеки та правильною оснасткою.
У серійному виробництві шліфування часто включають у план обслуговування — але лише після оцінки стану патрона.
Коли шліфування кулачків — правильне рішення
Зазвичай воно виправдане, якщо:
- патрон загалом «живий», але повторюваність погіршилася з часом;
- на кулачках видно «дзвін», нерівномірний контакт, знос насічки;
- ви працюєте серією в близькому діапазоні діаметрів і потрібна стабільна повторюваність;
- використовуєте м’які/замовні кулачки, які мають повторюватися під конкретну деталь.
Якщо ви затискаєте широкий спектр діаметрів і потребуєте високої точності всюди, часто вигідніше застосувати кулачки/накладки під конкретну деталь або переглянути схему затиску.
Як зберегти повторюваність після “відновлення”
Прості звички суттєво продовжують стабільність:
- щоденне очищення посадок і торця патрона (стружка — головний ворог повторюваності);
- регулярне мастило спіралі та напрямних;
- зберігати комплекти кулачків разом, захищати від ударів і задирок;
- не «перетягувати» тонкостінні деталі — використовувати профілі, м’які кулачки або вставки;
- мінімізувати виліт, застосовувати підтримку за потреби;
- якщо повторюваність критична — стандартизувати зусилля (момент/тиск).
Потрібно зменшити биття та підвищити повторюваність?

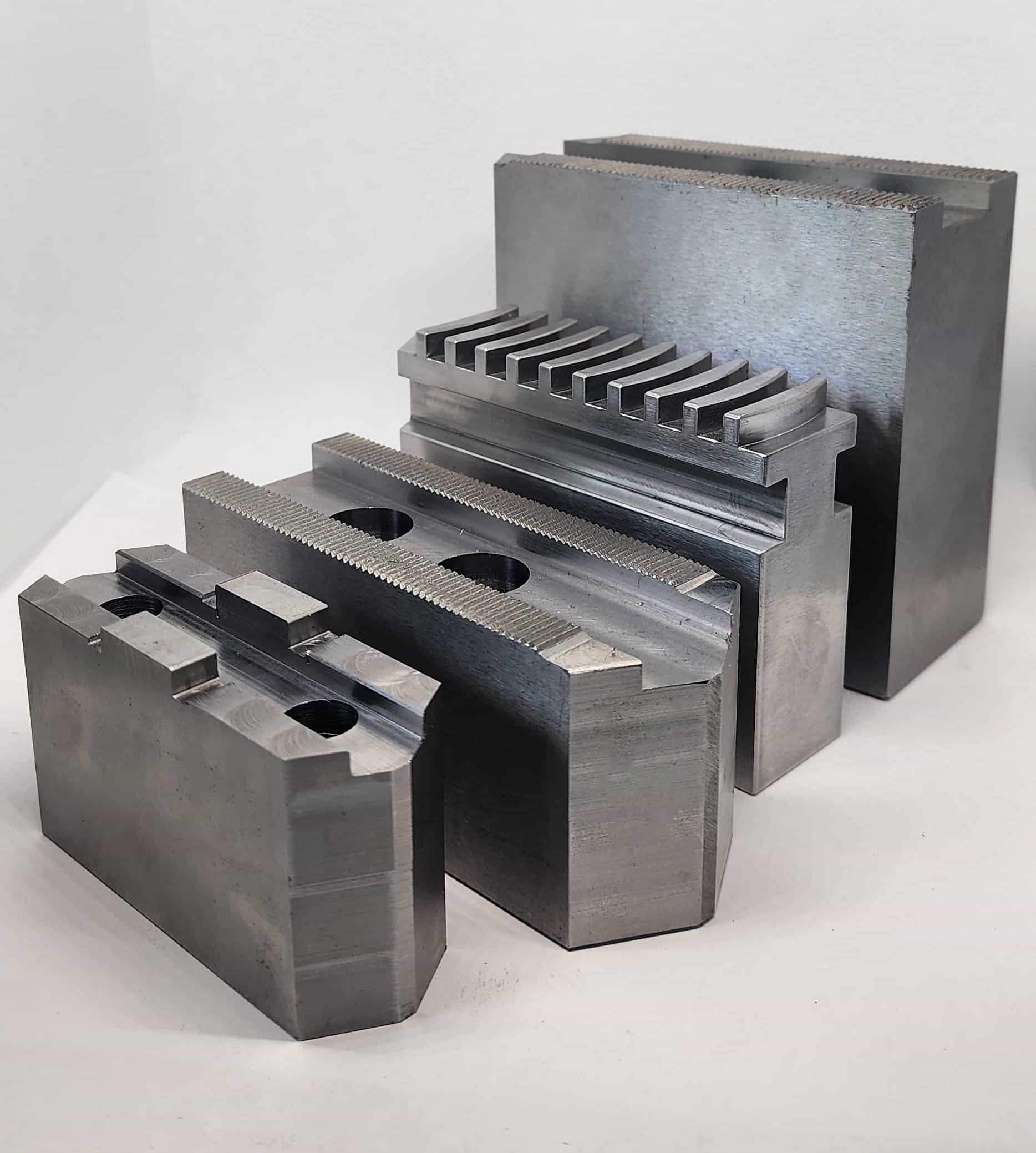

«Промсервіс» виготовляє кулачки (прямі, зворотні, комбіновані, з профілем під деталь) за кресленням або за зразком. Щоб запропонувати рішення саме під вашу задачу, корисно надати:
- модель патрона та фото/креслення інтерфейсу кулачків;
- креслення деталі (або зразок), діапазон діаметрів затиску, матеріал;
- цільове биття / вимоги до повторюваності;
- режими обробки та обсяг партії.
Правильно підібрана геометрія кулачків і контрольований фініш (зокрема шліфування там, де це потрібно) часто дозволяють повернути стабільний затиск, зменшити підстройки й продовжити ресурс патрона.
