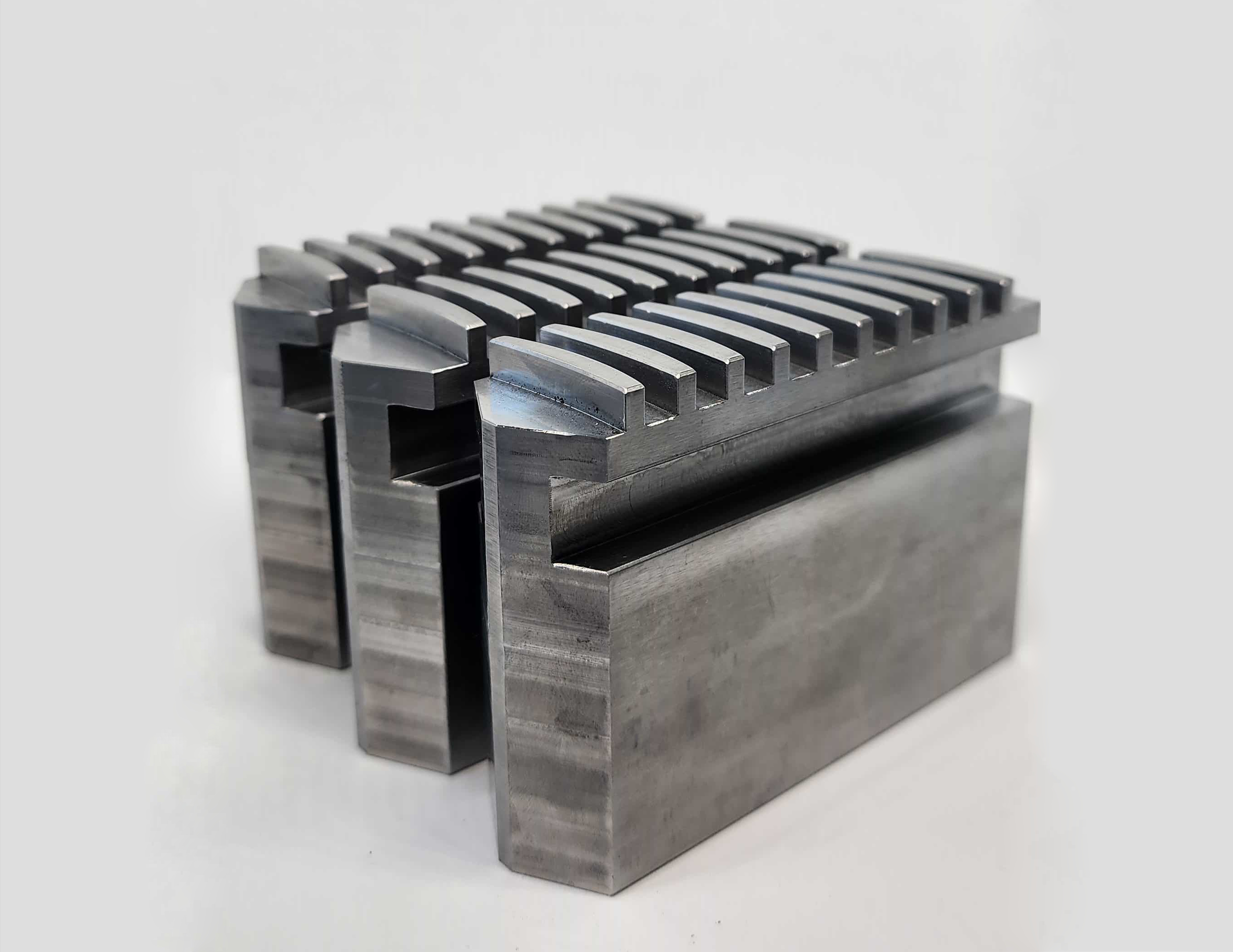

Кулачки — це «контактна зона» між патроном і деталлю. Саме вони передають зусилля затиску, формують площу контакту та напряму впливають на те, наскільки стабільно деталь повторюється під час переустановок.
Коли кулачки підібрані неправильно, наслідки дуже практичні: деталь може прослизати на важких режимах, зростає биття, з’являються сліди/зам’яття, тонкостінні деталі деформуються, а оператори починають «перетягувати» патрон — зменшуючи ресурс і підвищуючи ризики.
У цій статті використовуємо поділ на прямі, зворотні та комбіновані кулачки (у різних виробників назви можуть трохи відрізнятися, але логіка вибору та сама). Тип кулачків впливає на:
- де ви затискаєте деталь (по зовнішньому або по внутрішньому діаметру);
- діапазон діаметрів і стабільність утримання;
- жорсткість установки та схильність до вібрацій;
- швидкість переналагодження у серії;
- повторюваність посадки та досяжне биття.
«Промсервіс» виготовляє кулачки для токарних патронів та іншу оснастку для металорізальних верстатів — за кресленням або за зразком, для заміни, ремонту й модернізації.
Що важливо визначити перед вибором кулачків
Перш ніж вирішувати «які кулачки потрібні», дайте відповідь на п’ять запитань — вони зазвичай швидко приводять до правильного варіанта.
- Де правильніше базуватися? По зовнішньому Ø (зовнішній затиск) чи по внутрішньому Ø (внутрішній затиск)?
- Яка деталь? Суцільний вал/пруток, тонкостінна втулка, кільце, фланець, лита/кована заготовка, «делікатна» чистова поверхня.
- Які режими? Легка чистова чи важка чорнова, високі оберти, переривчасте різання.
- Яка повторюваність потрібна? Допускається індикація/підведення, чи потрібно «поставив і працюєш»?
- Чи є обмеження по доступу інструмента? Чи не заважають кулачки підрізанню, канавці, різьбі, проточуванню біля уступу/фланця?
Після цього вибір типу кулачків стає практичним, а не «на око».
Прямі кулачки: базовий варіант для зовнішнього затиску
Прямі кулачки найчастіше застосовують для зовнішнього затиску — утримання деталі по зовнішній поверхні (вал, пруток, циліндрична заготовка).
Чому прямі кулачки — найпоширеніший варіант:
- проста й зрозуміла схема для більшості круглих деталей;
- хороша жорсткість установки за достатньої довжини контакту;
- зручні для типових робіт «з прутка» та обробки валів;
- швидко налаштовуються та легко обслуговуються.
Коли прямі кулачки зазвичай підходять найкраще:
- обробка валів, осей, пальців і циліндричних заготовок;
- чорнова/напівчистова (за умови достатнього контакту й правильного зусилля);
- задачі, де важлива швидка переналадка й поверхня затиску не критична.
Обмеження, які варто врахувати:
- тонкостінні деталі можуть «овальнитися» від зовнішнього затиску;
- за короткої зони контакту вищий ризик прослизання на навантаженні;
- якщо кулачок торкається деталі «по ребру», сліди на поверхні майже неминучі.
Практична порада: сліди на деталі не завжди означають «надто сильний затиск». Часто причина — занадто мала площа контакту (точка/кромка). У таких випадках допомагає правильна геометрія або профіль кулачка.
Зворотні кулачки: коли потрібен внутрішній затиск
Зворотні кулачки використовують для внутрішнього затиску — утримання деталі по внутрішньому діаметру (втулки, кільця, деталі з розточкою).
Залежно від конструкції патрона внутрішній затиск може виконуватись установкою кулачків у «зворотному» положенні або окремим комплектом. Мета одна: базуватися по внутрішній поверхні та відкрити доступ до зовнішнього Ø.
Зворотні кулачки доречні, коли:
- потрібно обробляти зовнішні поверхні після базування по розточці;
- зовнішня поверхня чистова й її не можна м’яти/дряпати;
- технологічно правильна база — внутрішній Ø (посадка, функціональна розточка).
Переваги внутрішнього затиску:
- кращий доступ до зовнішнього діаметра та ряду операцій;
- часто простіше забезпечити співвісність зовнішніх поверхонь відносно функціональної розточки (за правильно побудованого процесу);
- менший ризик слідів на зовнішній поверхні.
Типові ризики та обмеження:
- тонкостінні кільця/втулки можуть розпиратися при надмірному зусиллі;
- внутрішня поверхня має бути достатньо круглою й жорсткою для надійного контакту;
- мала глибина затиску підвищує ризик перекосу/виривання на важких режимах.
Внутрішній затиск не завжди «безпечніший». Для тонких кілець часто виграють спеціальні профілі, м’які кулачки/накладки або оправки — залежно від допусків і вимог до поверхні.
Комбіновані кулачки: універсальність при частій зміні схеми затиску
Комбіновані кулачки розраховані на зовнішній і внутрішній затиск у певному діапазоні діаметрів, щоб рідше міняти комплекти.
Конкретна геометрія залежить від патрона та конструкції кулачків. Суть у тому, що один комплект закриває два сценарії затиску з мінімальним переналагодженням.
Комбіновані кулачки особливо корисні, якщо:
- ви часто переходите між зовнішнім і внутрішнім затиском на схожих деталях;
- важливі швидкість переналадки та зменшення простоїв;
- режими обробки помірні, а номенклатура стабільна.
Плюси:
- менше часу на зміну оснастки;
- простіше керувати комплектами на дільниці;
- зручно для малих/середніх серій із подібними діаметрами.
Нюанси:
- універсальність — це компроміс: на крайніх діаметрах контакт може бути менш «ідеальним»;
- для максимального утримання на важкій чорновій інколи краще спеціалізовані прямі/зворотні або профільовані під деталь;
- важливо працювати в рекомендованих діапазонах і контролювати правильну зону контакту.
Швидкий вибір «під деталь»
Практичні орієнтири:
- Вал / пруток / циліндрична заготовка → зазвичай прямі кулачки.
- Втулка / кільце / деталь з базовою розточкою, потрібен доступ до зовнішнього Ø → зворотні кулачки.
- Змішана номенклатура, часті переходи OD↔ID на схожих діаметрах → комбіновані кулачки.
- Тонкостінні деталі та висока чистота поверхні → часто краще рішення «під деталь» (профіль/м’які кулачки/вставки), навіть якщо базова логіка — пряма/зворотна.
Чек‑лист вибору: щоб не працювати «методом проб»
Крок 1 — Визначте базу затиску Зовнішній Ø або внутрішній Ø — це одразу задає напрямок затиску.
Крок 2 — Оцініть жорсткість деталі Тонкі стінки, великий виліт, м’який матеріал, критична поверхня потребують більшої площі контакту та акуратного розподілу зусилля.
Крок 3 — Перевірте контакт і глибину затиску Уникайте затиску «по кромці». Чим важчий режим — тим важливіша повноцінна опорна зона і достатня довжина контакту.
Крок 4 — Врахуйте доступ інструмента Тип і форма кулачків не повинні заважати ключовим операціям.
Крок 5 — Сформулюйте вимоги до повторюваності Якщо потрібно «поставив і поїхав», критичні посадочні поверхні, геометрія, доведення/шліфування та стан самого патрона.
Якщо є сумніви — вибір швидше й дешевше робити разом із виробником кулачків за кресленням деталі та реальними умовами обробки.
Типові помилки, через які зростає биття і з’являються сліди
- затиск по малій площі (по ребру/кромці) замість нормальної опорної зони;
- неправильний напрямок затиску (OD замість ID бази або навпаки);
- «перетягування» тонкостінної деталі → овальність ще до початку обробки;
- перестановка кулачків місцями (особливо у самоцентрувальних патронах) → втрата повторюваності;
- очікування, що «нові кулачки» виправлять зношений/забруднений патрон;
- відсутність доведення там, де воно потрібне → нестабільне биття.
Потрібні кулачки для токарного патрона?
«Промсервіс» виготовляє прямі, зворотні та комбіновані кулачки за кресленням або за зразком. Для підбору оптимального варіанта корисно надати:
- модель патрона (або фото інтерфейсу кріплення кулачків);
- креслення деталі (або зразок);
- матеріал, режими, вимоги до повторюваності/биття;
- обсяг партії та частоту переналадки.
Правильно підібрані кулачки забезпечують стабільний затиск, менше браку та прогнозовану роботу в серії.
